WalliN B Bauherrenpaket Boden

Merkmale

• Einfache Montage
• Anpassbare Höhe der Bodenplatte/Estrich
• Flächenbündiger Einbau in der Bodenplatte

Einsatzgebiete

Sichere und dichte Mehrsparten-Hauseinführung für

Versorgungsleitungen, wie Gas, Wasser, Strom und

Telekommunikation für nicht unterkellerte Gebäude.

Beschreibung

Die WalliN B Mehrsparten-Hauseinführung eignet sich hervorragend für die gas- und druckwasserdichte
Mehrfacheinführung von Versorgungsleitungen bis zu einem Druck von 1 bar.

Dank der stabilen Aufstellvorrichtung und der Sichtkontrolle der Rastmuffe ist eine einfache Montage
möglich, wodurch Einbaufehler vermieden werden. Der flächenbündige Einbau in der Bodenplatte verhindert
Stolperfallen und Beschädigungen beim Aufmauern der Wände. Im Lieferumfang enthalten ist zudem ein
Bauzeitschutzdeckel.

Der aufgeraute Spachtelflansch erlaubt eine problemlose Anbringung der Dampfsperrfolien.

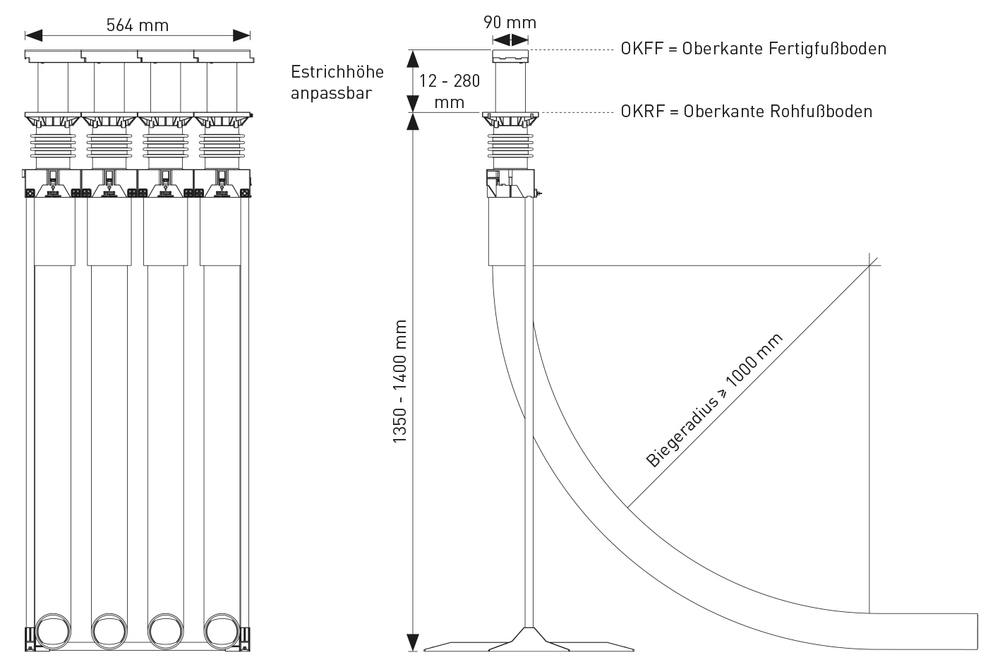

Sowohl die Bodenplatte als auch der Estrich sind in ihrer Höhe verstellbar.

Die geteilten Endstopfen lassen sich leicht am
Mantelrohrende/Schlauchende montieren.

Lieferumfang

- Standfuß, Standfußverlängerung und Trägerstangenpaar - höhenverstellbares Bodenplattenelement 4-fach mit gas- und druckwasserdichter Vierstegdichtung, Spachtelflansch, Sichtkontrolle für Rastmuffe und vormontiertem Bauzeitschutzdeckel - 4x Flexibles Leerrohr-System FLS 90 (3 Meter) mit aufvulkanisierter Rastmuffe und Verschlussdeckel - höhenverstellbarer Estrichaufsatz mit Schutzdeckel - Höhenfixierung für Estrichaufsatz (2 Stück) - Montageanleitung

Verlängerungsset

- 4x Schlauchverbinder 90 - 8x Reduzierstück DN 90 auf DN 75

Installationsset

Strom/Wasser Dichteinsatz: - 2 Stück mit stufenloser Scheibentechnik 26-50 mm oder blind, Primärdichtung + Sekundärdichtung, Mantelrohrendstopfen bestehend aus - Endstopfen - geteilt - - Schlauchverbinder 90/75 Telekommunikation Dichteinsatz Spannbereich: 5-13 mm, 3x 7-13 mm, 13-21 mm Primärdichtung + Sekundärdichtung, Mantelrohrendstopfen bestehend aus - Endstopfen - geteilt - - Schlauchverbinder 90/75 Strom + Telekommunikation Dichteinsatz Spannbereich: Strom 25-36 mm / Telekommunikation 2x 5-10 mm, 3x 7-14 mm, Primärdichtung + Sekundärdichtung, Mantelrohrendstopfen bestehend aus - Endstopfen Strom + Telekommunikation - Schlauchverbinder 90/75 Optional erhältliche Gas Montagesets: - Schuck DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen - RMA DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen - Voigt DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen - Voigt DN 32 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen * Diese Angaben beziehen sich auf das WalliN B Bauherrenpaket Boden 4-fach mit FLS 90 (3 Meter), bei allen anderen Ausführungen weicht der Lieferumfang ab
