RottoX Abdichtmanschette VDW®
Verfügbar in ca. 14 Tagen, versandfertig in ca. 1-3 Werktage
Produktnummer:
3-017-S00001
| Die flexible Manschette ist ein idealer Kompensator für radiale und axiale Bewegungen. Besonders gut geeignet zur Wand- oder Deckendurchführung von Kunststoffmantelrohren, auf Bauten ohne Dichtungsbahn. |
| Beschreibung | nahtlos gefertigt; dauerelastische Dichtmasse; Ankerdübel |
| Materialart | Hochwertiges Rottolin |
| Shore-Härte | Shore A 50 ° ±5 |
| Farbe | rot |
| Zugfestigkeit | 11 N/mm2 |
| Bruchdehnung | 400 % |
| Einreißfestigkeit | 27 N/mm2 |
| Gebrauchstemperatur | 55 °C |
| schweissbar | bei geteilter Version |
|
| Mediumrohr (max. Kernbohrung) | 75 mm (150 mm) |
|---|
Merkmale
Aufnahme von Lastwechseln axial und radial bis zu +/-25 mm Aufnahme von Setzungen, je nach Rohr AD und Kernbohrungsgröße bis zu 40 mmEinsatzgebiete
Durch ihre hohe Flexibilität erlauben die Manschetten axiale und radiale Bewegungen zwischen Mantelrohr und Mediumrohr.Beschreibung
Durch das einzigartige Herstellungsverfahren ist die nahtlose Fertigung für fast alle Rohrkombinationen und Größen lieferbar. Die Installation ist sehr einfach, aufgrund der vorgeformten Manschetten. Durch die nahtlose Fertigung und ohne gestanzte Öffnungen, können auftretende Spannungen keine Risse verursachen. Selbst bei der geteilten Version haben wir in der Schweißnaht die gleichen Eigenschaften wie im Grundmaterial, da wir ohne Fremdmaterial spiegelschweissen. Dies ist vor Ort durch unseren Partner realisierbar Das Material Rottolin zeichnet sich zudem durch hohe Beständigkeit und Flexibilität aus. Dies ist besonders wichtig zum Beispiel beim Einsatz in sauren Böden. Selbstverständlich gilt das auch bei den Standard STM Manschette für den Einsatz bei Einzug eines Medienrohrs in ein Schutzrohr
Montageanleitung
| 1 | Die Medienleitung zur Kernbohrung zentrieren und lagern. |
| 2 | Bohrungen mit Hilfe der Druckplatte an der Wand/Decke anzeichnen. Verbohren und Dübel einstecken. |
| 3 | Mit einer Handpresspistole die Dichtmasse wie gezeigt auf die Wand/Decke auftragen. |
| 5 | Kragen der Abdichtmanschette Typ VDW auf der Medienleitung so ausrichten, dass sich eine Dehnfalte bildet. Unter den Kragen umlaufend die Dichtmasse unterspritzen und Spannband fest verspannen. |

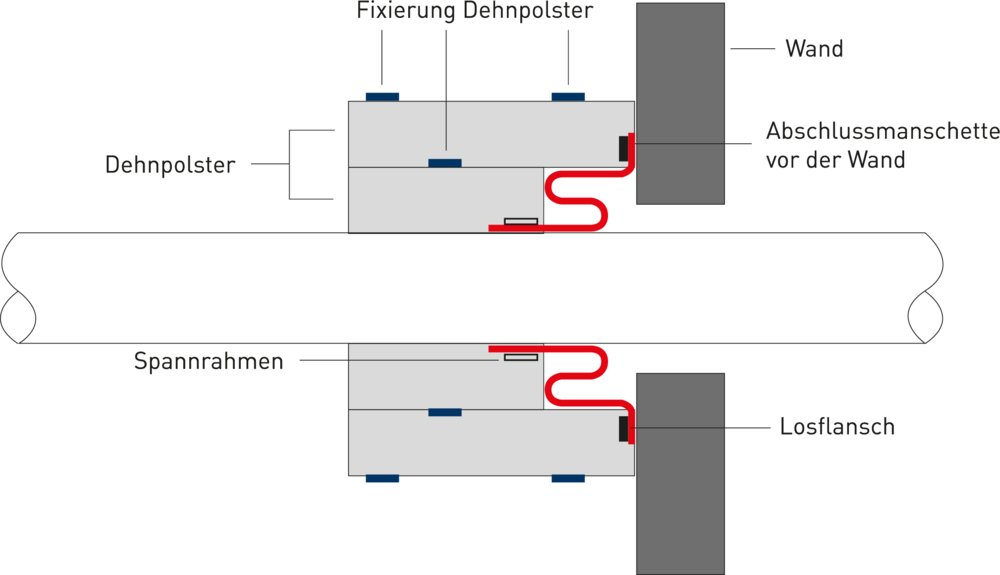

| ! | Für die Verlegung im Erdreich muß vor dem Verfüllen die Manschette mit einem Dehnpolster abgedeckt werden, um die Erdlast von der Manschette abzuhalten und somit eine Bewegung der Manschette zu ermöglichen. |
|
|
|
