GLV UniSeal® T - Flanschisolierung/-dichtung
Verfügbar in ca. 14 Tagen, versandfertig in ca. 1-3 Werktage
Produktnummer:
3-010-00930
| Wasserversorgung, Trinkwasser, Brauchwasser, im Bereich der elektrischen Trennung und/oder Abdichtung von Flanschverbindungen |
| Beschreibung | dauerelastisch |
| Dichtungsträger | PVC hart |
| Dichtelemente | Silikon RTV1-02 |
| Dicke | 4-6 mm |
| Kerbschlagfestigkeit | 6,3 J/m2 |
| Kurzzeitige max. Temperatur | 100 °C/ 1 Stunde |
| Spez. Durchgangswiderstand | 10 ex 15 |
| Elektrische Durchschlagfestigkeit | 27 kV/mm |
| Biegefestigkeit 80 °C / 180 °C | -/80 Mpa |
| Dichte | 1,4g/cm3 |
| Zugfestigkeit | 55 Mpa |
| Druckfestigkeit | bis zu 130 MPa |
| Betriebstemperatur | +60 °C |
| Beschreibung | Flanschisolierdichtung im Kraftnebenschluss Funktionssicher durch geringste Wasseraufnahme |
| Druckstufe | PN 10/16/25/40 |
|---|---|
| Rohrdimension (DN) | 25 |
Merkmale
Hohe Betriebssicherheit Geringe Schrauben-Anzugsdrehmoment Formstabil Großer Einsatztemperatur-BereichEinsatzgebiete

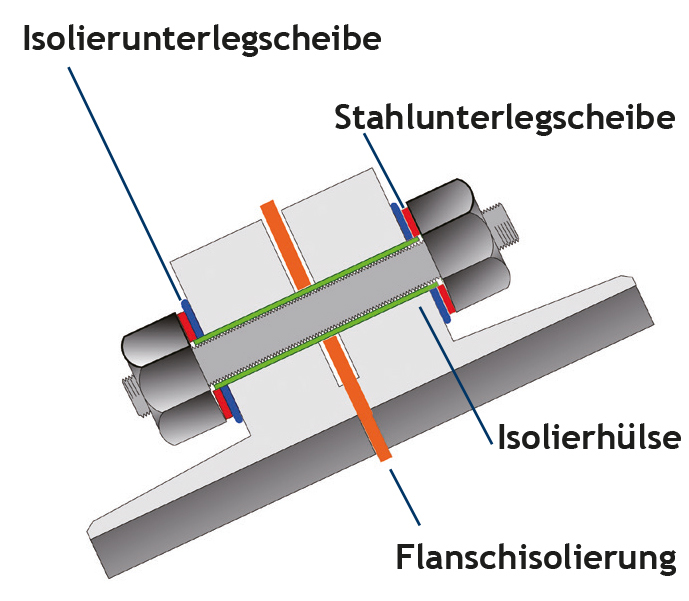

Abdichten und Isolieren von Flanschverbindungen in KKSAnlagen zur elektrischen Trennung. Flanschisolierung für den kathodischen Korrosionsschutz von Flanschdichtflächen im Verbund mit Isolierhülsen und Isolierunterlegscheiben Flanschisolierung zur Erfüllung der Forderungen der technischen Regeln für brennbare Gase und Flüssigkeiten. Die Flanschdichtungen GLV-UniSeal® T und GGR können natürlich auch nur als Dichtungen ohne Isoliersatz eingesetzt werden.Beschreibung
Einfache und schnelle Montage. Mit „Standard-Werkzeug“ und Drehmomentschlüssel zu montieren.
Montageanleitung
| 1 | Die Dichtleisten der Flansche müssen sauber, grat- und riefenfrei in der Größenordnung der nach DIN/ASME genormten Rauhtiefen sein (DIN EN 1092-1 B1: Rz max. = 50 µm). |
| 2 | Der Graphit-Dichtring darf nicht beschädigt sein. Der Graphit-Dichtring besteht aus einem weichen, anpassungsfähigen und kompressiblen Material, welches beim Einbau mit besonderer Sorgfalt zu behandeln ist. |
| 3 | Die UniSeal GGr Dichtung ist deckungsgleich mit den DIN-/ASME-Flanschen zu montieren. |
|
|
|
