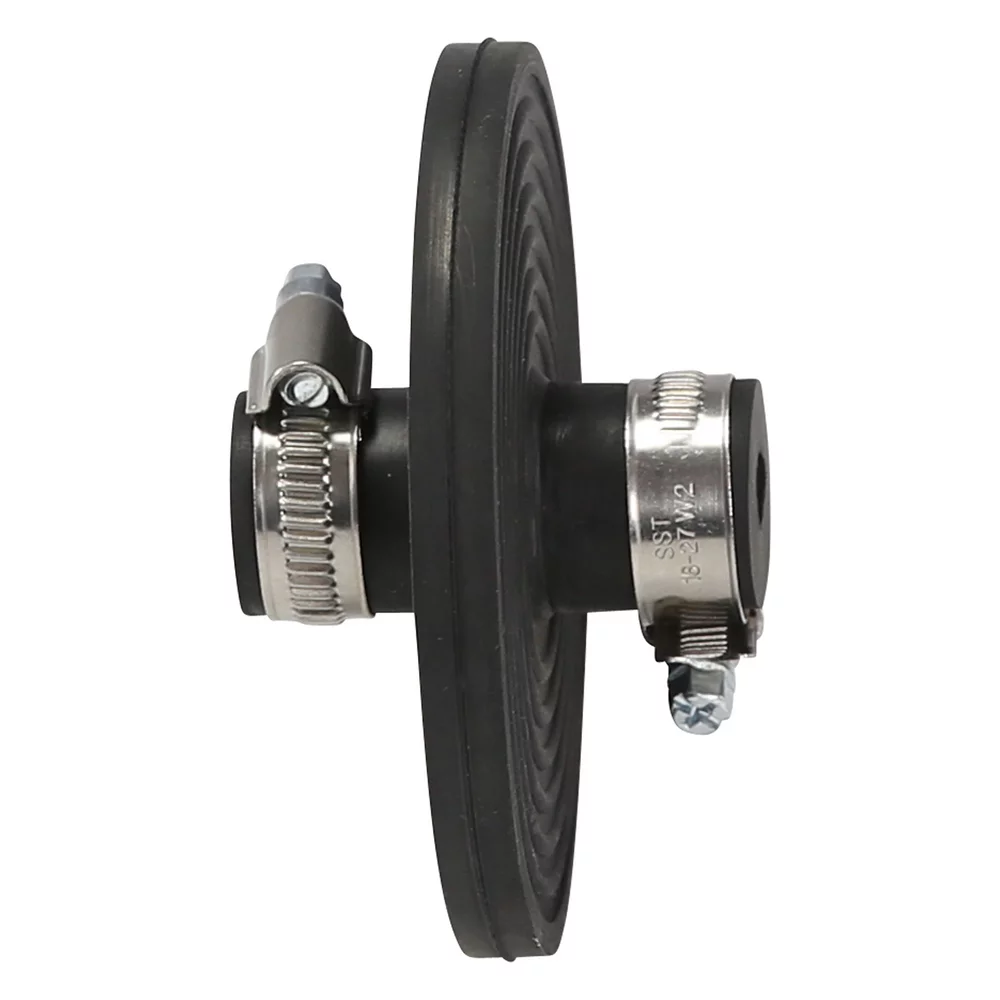

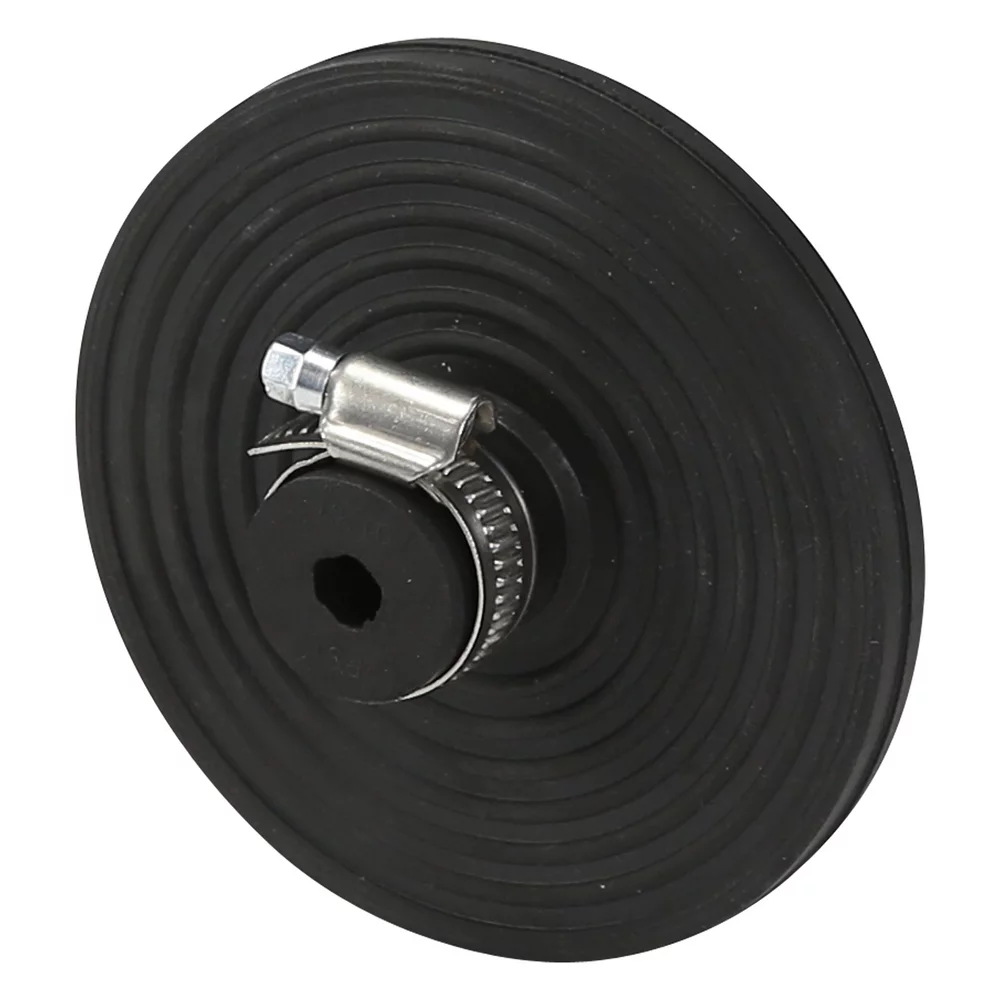

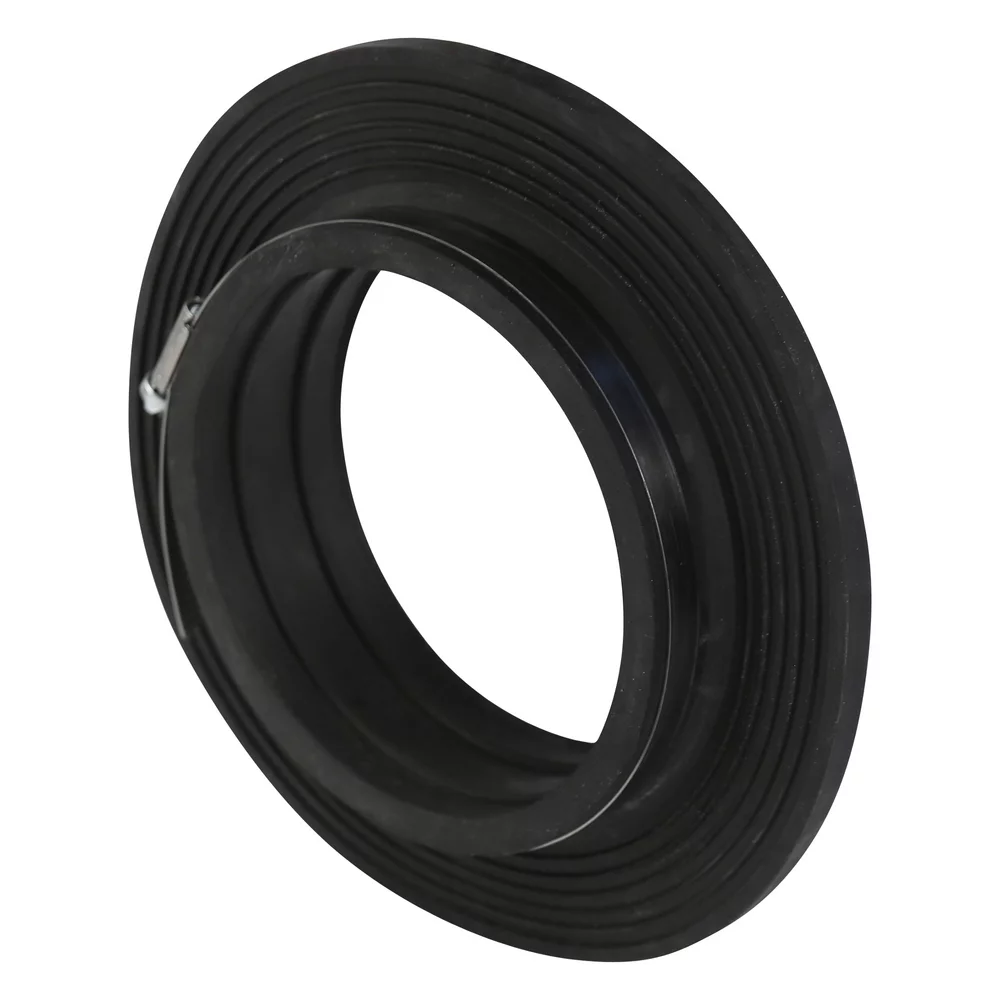

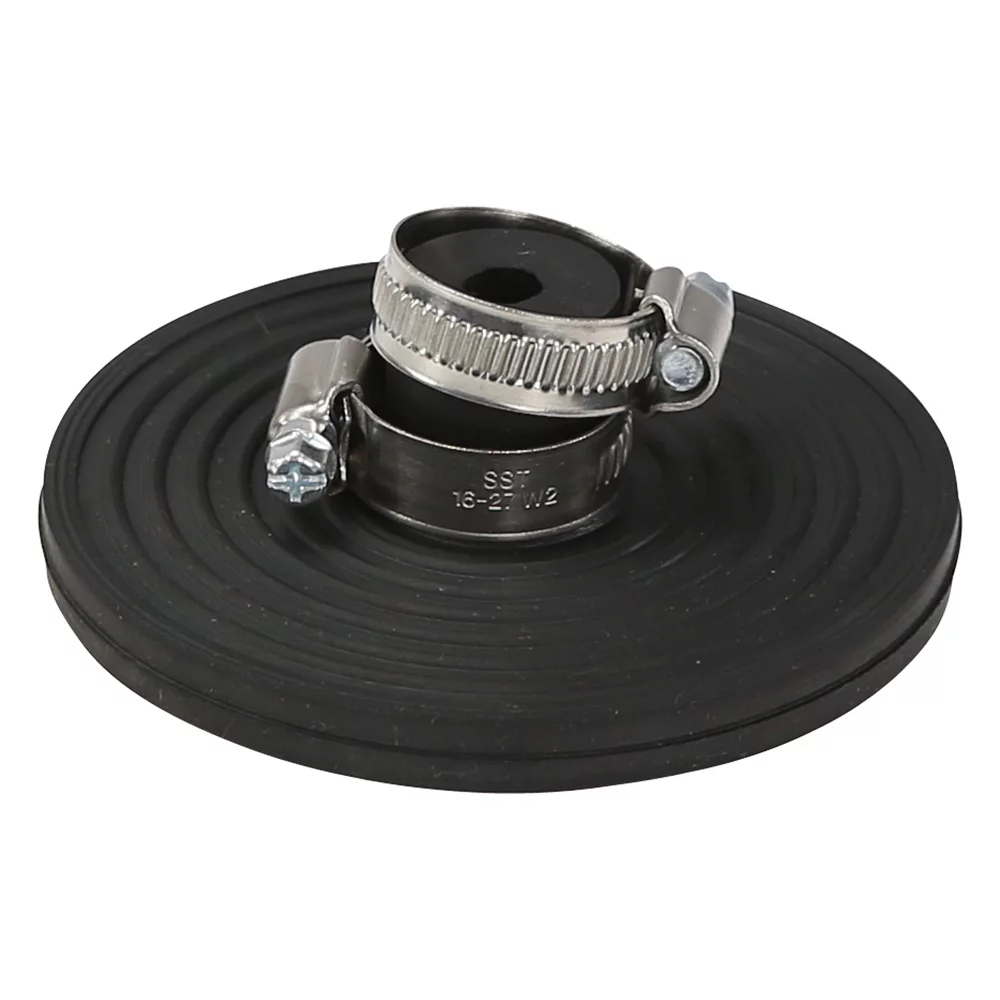

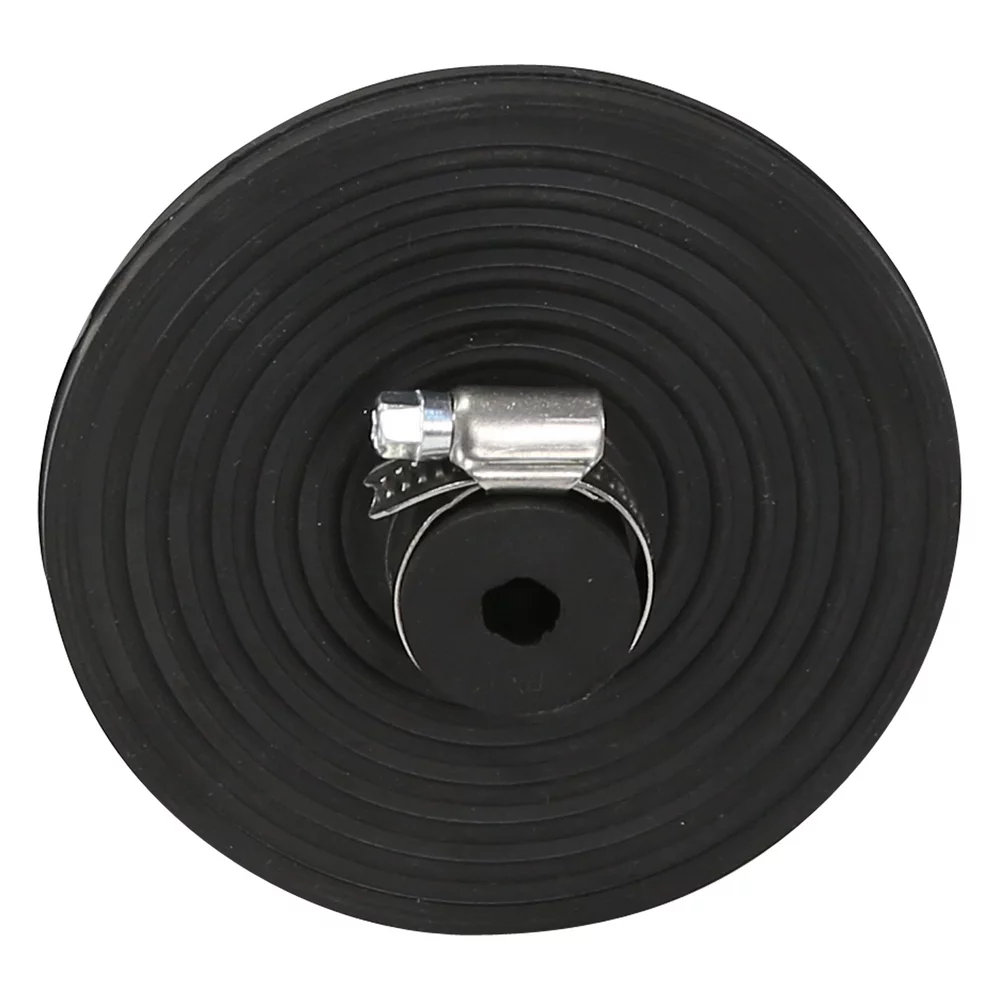

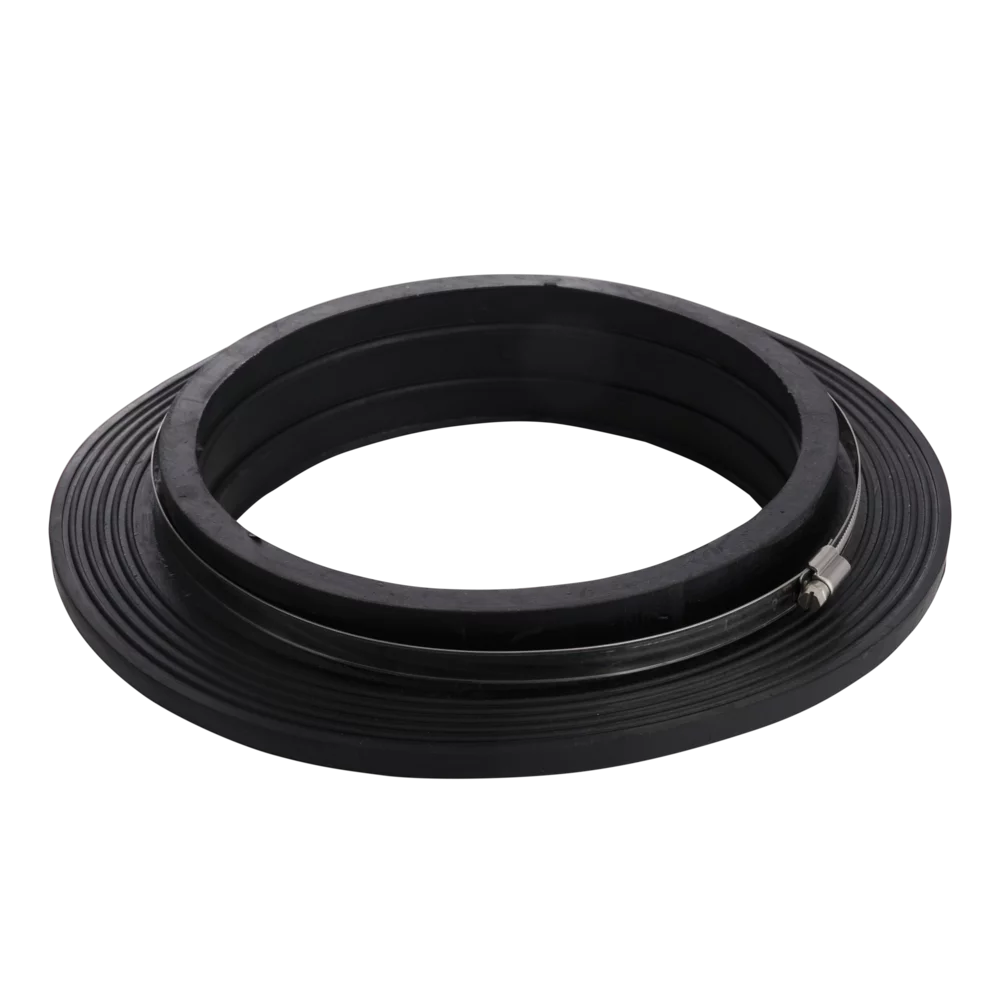

WalloX Mauerkragen
Sofort verfügbar, Versandfertig in ca. 1-3 Werktage
Produktnummer:
1-011-00081
| Überall dort wo Rohrleitungen direkt in den Beton verarbeitet werden, dient der Mauerkragen zur sicheren hydrostatischen Abdichtung |
| Materialart | Hochwertiger-Kautschuk |
| Shore-Härte | Shore A 45° ±5 |
| Farbe | schwarz |
| Druckdicht | 5 bar |
| Zugfestigkeit | 9,5 N/mm2 |
| Bruchdehnung | 500% |
| Gebrauchstemperatur | 80 °C |
| Minimaltemperatur | -40 °C |
| Beschreibung | Druckdicht für Rohr AD 32 bis AD 315 geprüft bis 5 bar. Druckdicht ab Rohr AD 355 geprüft bis 4 bar. |
| Der Mauerkragen ist kein Festpunkt oder Lager und kann somit keine mechanischen Kräfte aufnehmen Die Mindestbetonüberdeckung sollte 3 cm nicht unterschreiten |
| Größe | 10 mm (8-10 mm) |
|---|
Merkmale
- Grund- und druckwasserdicht
- Hochwertiger Kautschuk
- Schnelle und einfache Montage
Einsatzgebiete
Bei der Durchführung von Stahl-, Guß-, Kupfer-, Kunststoff-, Faserzement-, Beton- und Steinzeugrohren Durch Wände, Decken, Fußböden, Schachteinführungen, Schwimmbäder und Grundwasserwannen Ausführung für Flachleiter, Drähte und Kabel zum BlitzschutzBeschreibung

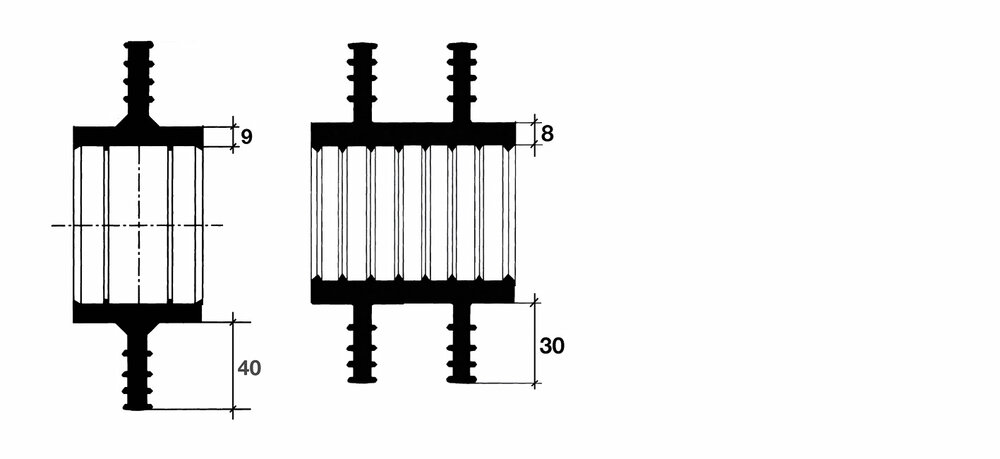

Reinigung der Rohroberfläche. Aufschieben des Mauerkragens und platzieren an die dafür vorgesehene Stelle Bei Mauerkragen bis Rohr AD 315 mm. 2 Spannbänder, Platzierung beidseitig des Steges Bei Mauerkragen ab Rohr AD 355 mm. 3 Spannbänder, Platzierung beidseitig der Stege, sowie zwischen den Stegen
Montageanleitung
| 1 | Reinigung der Rohroberfläche. Aufschieben des Mauerkragens und Platzieren an die dafür vorgesehene Stelle. |
| 2 | Spannbänder platzieren und mit Schraubendreher anziehen bis die Spannbänder fest sitzen. |
| 3 | Der Mauerkragen ist jetzt fertig zum Einbetonieren, auf eine ausreichende Verdichtung im Bereich des Mauerkragens ist zu achten. |
| ! | Der Mauerkragen ist kein Festpunkt oder Lager und kann somit keine mechanischen Kräfte aufnehmen. Die Mindestbetonüberdeckung solle 3 cm nicht unterschreiten. Beachtung von Zement Merkblatt B29 (SVB), Zement-Merkblatt H10 (WU Beton). |
| Achtung | Anzahl Spannbänder: Bei Mauerkragen bis Rohr DA 315 mm. 2 Spannbänder, Platzierung beidseitig des Steges. Bei Mauerkragen ab Rohr DA 355 mm. 3 Spannbänder, Platzierung beidseitig der Stege, sowie zwischen den Stegen. |
|
