PlugiT Dichtstopfen
Sofort verfügbar, Versandfertig in ca. 1-3 Werktage
| Standardgummi für gas- und wasserdichte Abdichtung (u.a. Heizungsrohre und Wasserleitungen) |
| Materialart | EPDM Kautschuk |
| Temperaturbereich | -25 °C bis + 110 °C |
| Druckdicht | 3 bar |
| Stopfen kann nur von hinten durch herausschlagen demontiert werden. Kernbohr- bzw. Schutzrohrabmessungen müssen vor der Montage auf eine Toleranz |
| Größe außen | 40 mm |
|---|---|
| Größe innen | 16 mm |
Merkmale
Horizontale und vertikale Einbaulage Einfache Montage Breites Anwendungsspektrum Schallisolierend Schwingungshemmend Elektrisch nicht leitend Hohe AbriebbeständigkeitEinsatzgebiete
Abdichten von Rohr- und Kabeldurchführungen die durch Wände und Decken geführt werdenBeschreibung
Für die einfache und schnelle Montage ist kein Spezialwerkzeug erforderlich, der Dichtstopfen wird einfach in den Ringraum eingeschlagen. Die Geometrie der profilierten Innen- und Außenwand erleichtert das Einschlagen und gewährt eine Druckdichtheit gegen Gas und Wasser bis 3 bar, entsprechende Prüfzeugnisse liegen vor. Die Dichtstopfen sind aus hochwertigem Kautschuk gefertigt und äußerst abriebfest. Für die unterschiedlichen Anwendungsgebiete in Industrie und Bau stehen verschiedene Gummiqualitäten zur Verfügung.

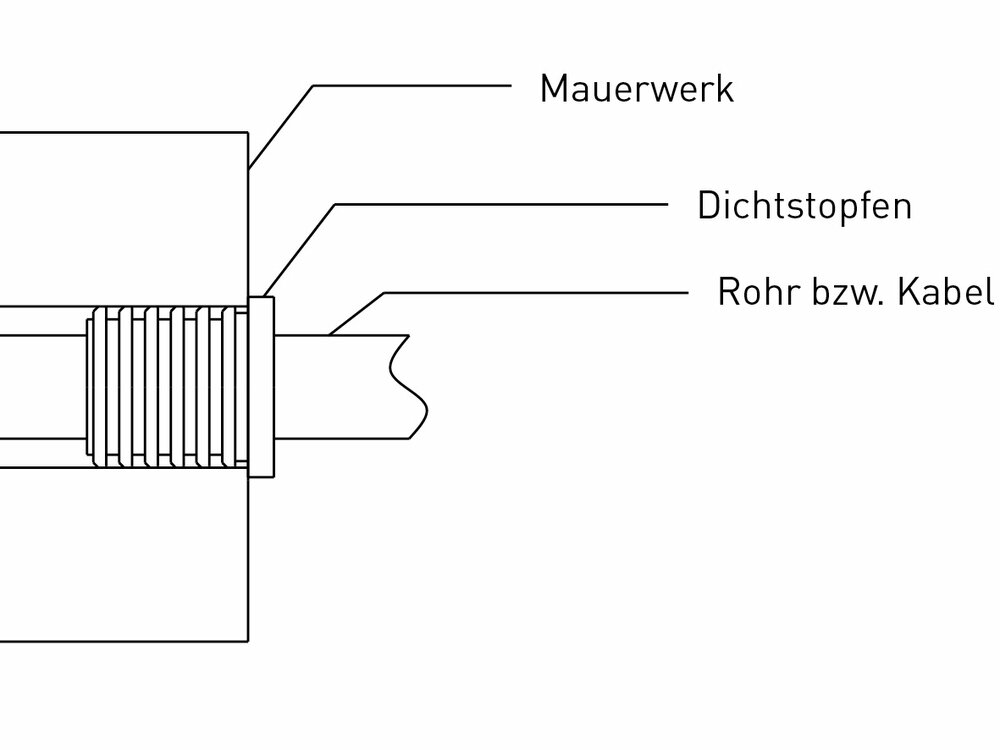

Einsatz in einer Mauerdurchführung
Für die Verwendung der Dichtung in einer Kernbohrung die mittels einem Diamantbohrer hergestellt wurde, ist auf eine gute Oberfläche und eine gute Betonqualität zu achten.
Der PlugiT Dichtstopfen wird von der Außenseite der Wand in den Ringraum zwischen Kernbohrung und Mediumrohr bzw. Kabel eingeschlagen.
Die Druckbelastung von 3 bar gegen Gas und Wasser wird hierbei sicher erreicht.
Der Einsatz in einer Mauerhülse ist ebenfalls möglich.
Montageanleitung
| 1 | Sowohl bei PVC-Rohren, Bohrlöchern, DIN-Rohren und ASTM-Rohren muss die Innenseite gereinigt werden. Es darf kein Schmutz mehr vorhanden sein. |
| 2 | Sowohl die Innenseite der Öffnung als auch die Innen- und die Außenseite der PSI Dichtung sollten mit einer säurefreien Vaseline eingefettet werden. Das vereinfacht die Montage und erhöht die Lebensdauer der Dichtung. |
| 3 | Achten Sie darauf, dass das abzudichtende Kabel oder Rohr gerade und in der Mitte der Durchführung liegt. Legen Sie die beiden gleichen Hälften der PSI Dichtung um das durchzuführende Kabel oder Rohr und drücken Sie die Dichtung mit beiden Händen in die Öffnung. Achten Sie darauf, dass die beiden Hälften genau aufeinander liegen, damit eine gute Abdichtung gewährleistet ist. |
| ! | Stopfen kann nur von hinten durch herausschlagen demontiert werden.Kernbohr- bzw. Schutzrohrabmessungen müssen vor der Montage auf eine Toleranz <1mm überprüft werden.Dichtung ist nicht nachstellbar, eine Abstützung der Rohrleitung ist zwingend erforderlich. |
|
